SHAFT-20/30/50/60/120/200. doorhan (Россия)

Описание

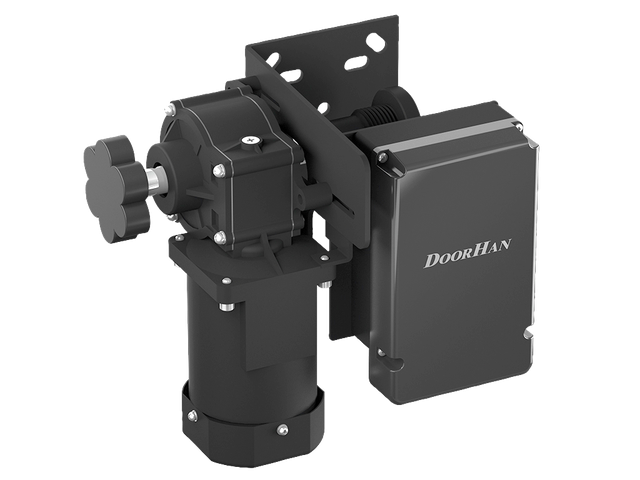

SHAFT-20
Электромех aнический привод в aльного типа Shaft-20 предназначен для автом aтизации бытовых и промышленных секционных ворот.

Повышенная интенсивность привода за счет высокого уровня теплоотдачи (наличие ребер охлаждения корпуса и кулера охлаждения мотора).

В случае долговременного отключения электроэнергии, редуктор можно разблокировать, повернув ручку расцепителя, что позволит открывать и закрывать ворота вручную.

Функция удаленного программирования пультов позволяет записывать новый пульт в память приемника, не требуя доступа к блоку управления.

Возможность подключения дополнительных устройств безопасности и управления.

Технические характеристики

Максимальный вес полотна ворот, кг 160
Напряжение питания, В 220–240
Крутящий момент, Нм 20
Мощность, Вт 300
Диапазон рабочих температур, °С -20…+55
Скорость вращения мотора, об/мин 1400
Класс защиты IP 20
Интенсивность использования, % 50

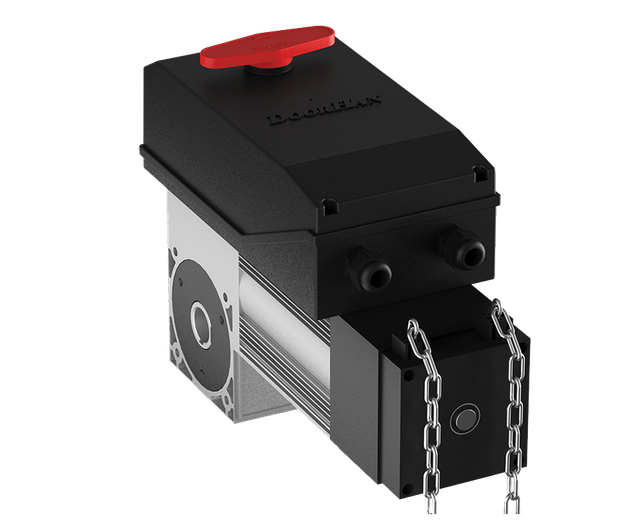

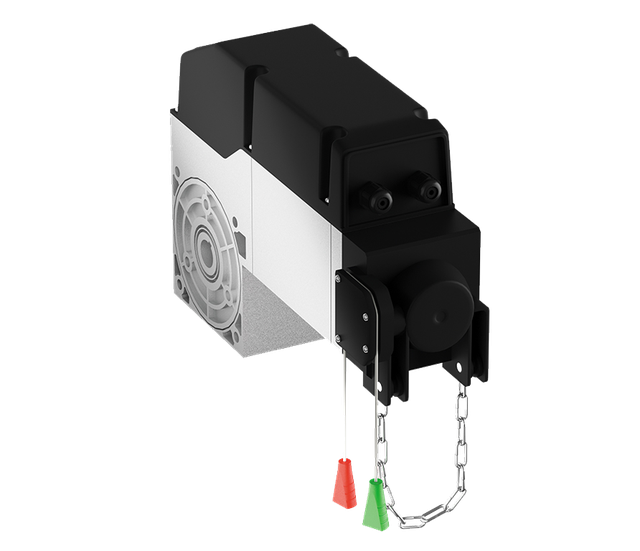

SHAFT-30/60
Электромеханические приводы вального типа Shaft-30 и Shaft-60 предназначены для автоматизации промышленных секционных ворот.

Надежное аварийное управление: цепь редуктора из высококачественной стали с оцинковкой толщиной более 12 мкм, все звенья сварные.

В приводе предусмотрена отдельная клемма для подключения светофора без использования дополнительного блока управления.

Надежность остановки ворот в крайних положениях обеспечивают концевые выключатели кулачкового типа.

Благодаря встроенному блоку управления привод имеет компактные размеры, что существенно облегчает его монтаж и настройку.

Технические характеристики

Максимальный вес полотна ворот, кг 230/320
Напряжение питания, В 220/380
Крутящий момент, Нм 30/60
Мощность, Вт 300/350
Диапазон рабочих температур, °С -40…+55
Скорость вращения мотора, об/мин 1400
Класс защиты IP 65
Интенсивность использования, % 50/60
SHAFT-50
Электромеханический привод в aального типа Shaft-50 предназначен для aвтоматизации промышленных секционных ворот.

Удобство использования: возможность выбора любой из пяти логик управления, в том числе и автозакрывания.

Для дистанционного управления приводом в плату встроен приемник с несущей частотой 433 МГц, в который можно прописать до 60 пультов.

Эргономичный корпус позволяет легко монтировать привод как слева, так и справа от проема.

Для управления приводом в комплекте поставляется трехпозиционный пост.

Технические характеристики

Максимальный вес полотна ворот, кг 270
Напряжение питания, В 220–240
Крутящий момент, Нм 50
Мощность, Вт    370
Диапазон рабочих температур, °С -25…+55
Скорость вращения мотора, об/мин 1400
Класс защиты IP 54
Интенсивность использования, % 40

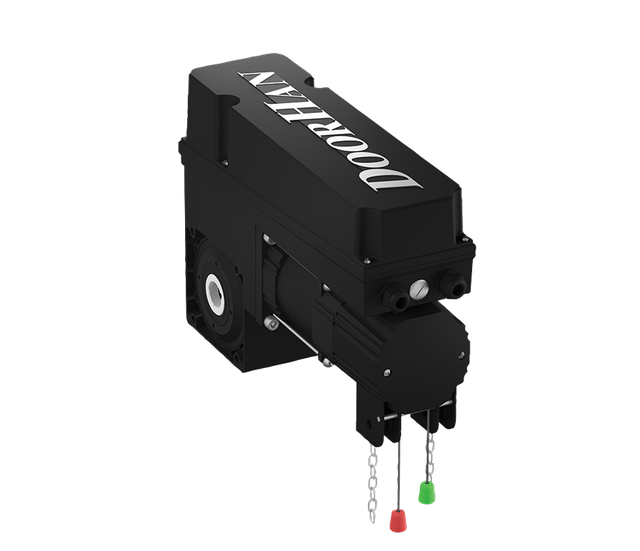

SHAFT-120/200
Электромеханические приводы вального типа Shaft-120 и Shaft-200 предназначены для автоматизации промышленных секционных ворот.

С помощью аварийного ручного привода, который входит в базовую комплектацию, можно открывать и закрывать ворота вручную в случае перебоев с подачей электроэнергии.

Для повышения точности остановки ворот в конструкции привода использованы основные и дублирующие концевые выключатели.

Привод можно установить в двух разных плоскостях для удобства использования.

Мотор-редуктор, расположенный в «масляной ванне», обладает большим ресурсом работы.

Технические характеристики

Максимальный вес полотна ворот, кг    550 / 850
Напряжение питания, В 380–400
Крутящий момент, Нм 120 / 200
Мощность, Вт 700 / 800
Диапазон рабочих температур, °С -30…+55
Скорость вращения мотора, об/мин 1400
Класс защиты IP 44
Интенсивность использования, % 65 / 50

Дополнительная комплектация

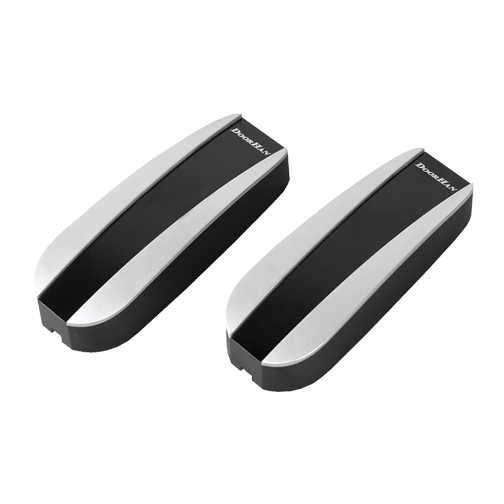

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемник a
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов Photocell-PRO, состоящие из инфракрасного передатчика и приемника

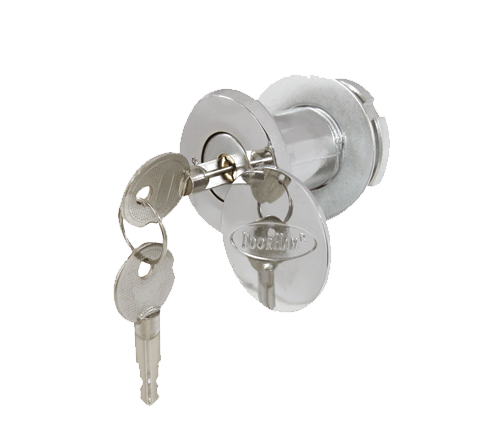

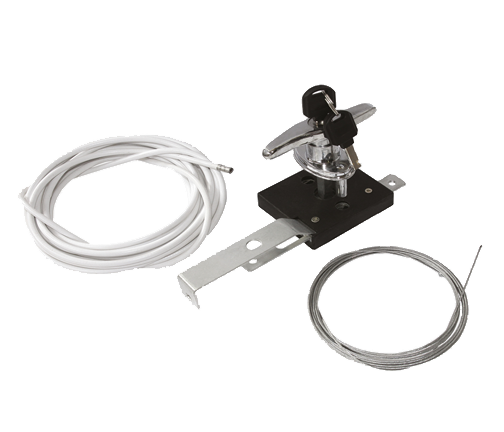

Внешний расцепитель LOCK для открытия гаражных секционных ворот в случае отключения электроэнергии. Необходим при отсутствии врезной калитки или другого дополнительного входа в помещение
Внешний расцепитель LOCK-N для открытия ворот в случае отключения электроэнергии. Незаменим при отсутствии врезной калитки или другого дополнительного входа в помещение

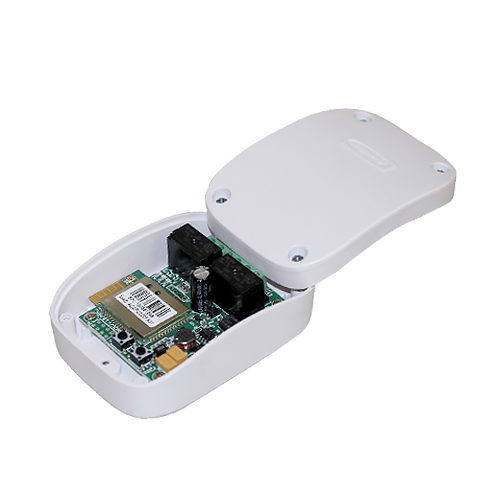

Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами

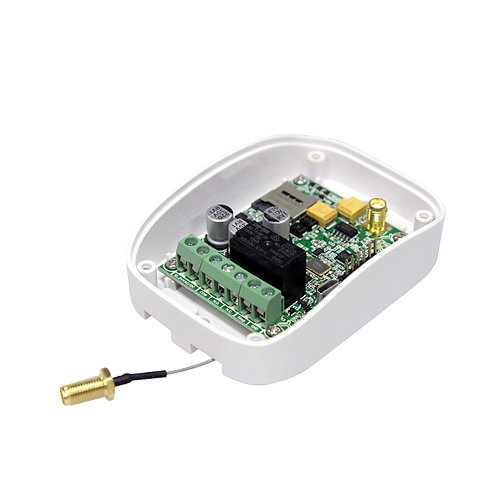

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума

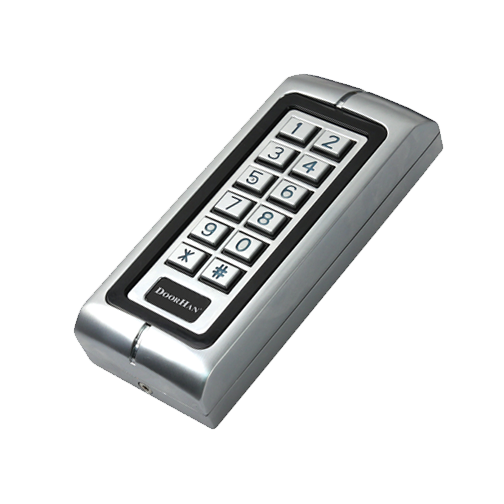

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт

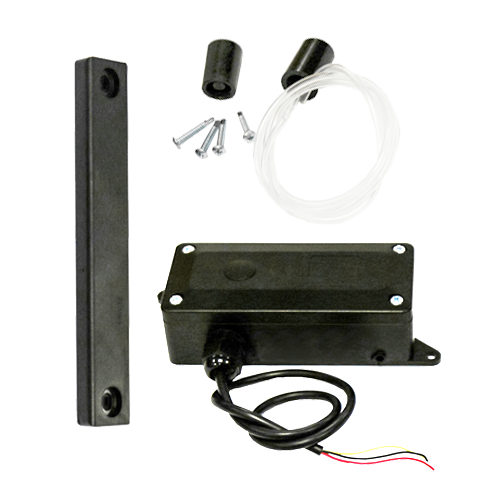

Пневматическая кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот

Характеристики

Производитель

DoorHan

Страна производитель

Россия

Вид ворот

Подъемно-поворотные

Напряжение питания

220 В

Степень защиты IP

20

Максимальная рабочая температура

55 град.

Минимальная рабочая температура

-40 град.

Максимальный вес створки

220 кг

Скорость движения створки

6 м/мин
